鑄態球墨鑄鐵QT600-7重卡橋殼的生產及應用
張軍1 解戈奇2
1，陜西金鼎鑄造有限公司，陜西寶雞市 722405；2，陜西遠大新材料技術有限公司，陜西咸陽市 713800
摘要：采用優質的原材料，廢鋼增碳的合成工藝嚴格控制Mn、P、S及雜質元素總含量，并輔以適量Cu合金化處理，采用堤壩坑處理包、沖入法球化處理、鐵水預處理、多次孕育處理等，制定了鑄態下高強度高延伸率QT600-7鑄態球墨鑄鐵的熔煉工藝，在保證高強度的同時穩定高延伸率。
關鍵詞：鑄態QT600-7 高強度高延伸率 預處理 Cu合金化
Production and Application ofQT600-7 Nodular Cast Iron in the as-cast State onHeavy Truck Axle Housing
Zhang Jun
1 ，Xie Geqi
2
1.Shaanxi jinding casting co. LTD；2.Shaanxi yuanda new materials technology co. LTD
Abstract：Using high quality raw materials and the synthetic process of scrap steel carburization to control the total content of Mn, P, S and impurity elements strictly,and with a moderate amount of Cu alloying treatment as well as adopting embankment pit treatment bag , impinging spheroidized, pretreatment of hot metal, inoculation for many timesand so on,this research aims to develop the melting process of high strength and high extensibility QT600-7 nodular cast iron in the as cast state, to ensure both high strength and high extensibility .
某重型卡車公司自主研發的一體化鑄造橋殼具有輕量化，技術要求高的特點。橋殼的一體化設計，大大提高其承載力，橋殼加工成本降低，因而該項技術具有廣泛的發展前景。目前國內外主要采用鐵型覆膜砂、添加合金及高硅鑄鐵方式進行組織生產高強度高延伸率鑄態材質為QT600-7的鑄件，其力學性能要求如表1所示，組織要求如表2所示。由于上述三種方式的局限性，本文將展開試驗，旨在開發一種適用于樹脂砂型鑄造的鑄態QT600-7橋殼的熔煉工藝。
表1 QT600-7材質機械性能
Table1 QT600-7 material mechanical properties
|
牌號 |
抗拉強度Rm（Mpa） |
屈服強度Rp0.2（Mpa） |
延伸率A（%） |
布氏硬度HBW |
|
QT600-7 |
≥600 |
≥380 |
≥7 |
190-270 |
為滿足上述性能要求，必須提高球化率，細化晶粒度，增加石墨球數，并提高石墨球圓整度，因此金相應滿足表2的要求。
表2 金相組織及硬度要求
Table 2Metallographic and hardness requirements
|
球化級別 |
石墨大小 |
珠光體/% |
硬度/HB |
|
1-3 |
5-8 |
55%—75% |
190-270 |
1鑄造橋殼化學成分設計
（1）碳和硅。眾所周知，碳和硅是促進石墨化元素，在一定的冷卻速度和孕育條件下，調高碳當量，析出的石墨球數多，石墨球小，可調高石墨圓整度，并增加自補縮能力，減少
碳化物。但在一定的碳當量下，隨著硅含量的增加，特別是大斷面，會產生碎塊狀石墨，同
作者簡介：張軍（1988.09-），男，漢族，助理工程師，學士學位，主要從事鑄造熔煉工藝制定工作，15529005140
時高硅會顯著降低材料的低溫沖擊性能，基于提高球化率（增加石墨圓整度及石墨球數方面考慮），在不漂浮的條件下，應盡可能提高碳當量，同時保證孕育的條件下，盡量降低硅含量。試驗要求C3.6—3.75%，Si要求2.4—2.6%。
（2）錳和銅。通常Mn、Cu、Cr、Sn都是提高珠光體的元素。有所區別的是，Mn在促進珠光體形成的同時白口傾向增加，而Cu在共晶轉變時能促進石墨化，減少白口傾向，在共析轉變時，促進珠光體的形成，可減少促進或完全抑制鐵素體的形成，改善斷面組織及性能的均勻性；對基體固溶強化，對基體沉淀硬化，不形成游離滲碳體，不與碳形成碳化物，成負偏析，銅富集在共晶團內部。銅的熔點低且在熔化過程不燒損，因此為保證伸長率試驗中Mn含量按＜0.20%控制，同時，為促進形成一定量的珠光體組織，Cu含量按0.55-0.65%控制
【2】。
（3）磷、硫及一些反球化微量元素。在鑄態球墨鑄鐵的生產過程中，P含量越多，形成的磷共晶會增多，磷共晶呈多角狀分布于共晶團邊界，會急劇惡化材料的韌性、塑性，因此要想獲得高延伸率的鑄態球鐵材料，必須嚴格控制P含量。S為反球化元素，降低其含量是為確保球化效果的前提。上述可見P和S為有害元素，應嚴格控制其含量，按P＜0.04%，S＜0.02%，反球化元素∑＜0.12%
2熔煉用原材料
試驗采用球墨鑄鐵用生鐵Q10/Q12及優質廢鋼，并加入低S的鍛石油焦增碳劑。為提高球化率（石墨球數及圓整度），球化劑采用陜西遠大新材料技術有限公司提供的含微量Sb球化劑YD722BS；為提高增加石墨球數量，提高石墨圓整度，采用預處理劑
【1】（YC-2）覆蓋球化劑，且采用含Ba、Ca等元素的長效復合孕育劑（J-10）及隨流孕育劑；為強化基體，采用銅合金化處理
【3】。試驗所用原材料見表3-6。
表3 YD722BS球化劑化學成分
Table3 The chemical composition of YD722BS nodulizer w
B/%
|
Mg |
Re |
Si |
Ca |
其他 |
顆粒度 |
|
7.22 |
2.12 |
44.52 |
2.19 |
適量 |
3-23mm |
表4 YC-2預處理劑化學成分
Table4 Yc-2 pretreatment agent chemical compositionw
B/%
|
C |
Si |
Ca |
顆粒度 |
|
28-32 |
65-70 |
0.5-1.5 |
0.2-3.0mm |
表5 J-10普通復合孕育劑
Table5 J-10 common compound inoculantw
B/%
|
Si |
Ca |
Ba |
顆粒度 |
|
60.0-66.0 |
1.0-2.0 |
8.0-10.0 |
3-10mm |
表6 P-1T隨流孕育劑
Table6 P-1t is the gestating agentw
B/%
|
Si |
Ca |
顆粒度 |
|
64.0-68.0 |
1.0-2.0 |
0.1-0.7mm |
3采用廢鋼增碳的熔煉方式
基于廢鋼增碳工藝降低白口傾向，細化珠光體，增加珠光體數量這個特點，本試驗采用廢鋼增碳工藝在6t中頻感應電爐熔煉，按照廢鋼：回爐料：生鐵=40%：30%：30%的配比及順序加料快速熔化，為確保增碳劑的充分溶解，熔煉升溫至出爐溫度+30-50℃，靜置8—12分鐘，加料降溫出爐。采用沖入法球化處理，輔以預處理，并結合多次復合孕育工藝對所需鐵水做以處理
【4】。
球化包裝包順序依次為：含Sb球化劑+碳化硅+鐵屑+出鐵倒包孕育+澆注隨流孕育
4試驗方法
用上述處理的鐵水澆注樹脂砂造型的鑄造橋殼，對所澆注橋殼對應部位取樣，檢測對應各部位本體的金相組織及力學性能。
5試驗結果及分析
5.1 Cu與Mn的影響
有關材料說明Cu與Mn共存時，Cu對強度的促進作用強于Mn，Cu含量每增加0.1%，材料強度提高約50Mpa；另一方面，Mn含量較低時，延伸率普遍較高，此時增加Cu含量，材料在提高強度的同時對延伸率的影響不大。分析原因?yàn)镃u在共晶轉變時，促進石墨化，減少滲碳體，在共析出轉變時，促進珠光體的形成，且對基體起固溶強化作用，雖然Mn也促進珠光體的形成，但由于較大的偏析傾向易富集于晶界上，影響到材料的延伸率。
6生產過程的驗證
實際生產中的化學成分：
|
|
C |
Si |
Mn |
P |
S |
Cr |
Ni |
Mo |
Cu |
|
原鐵水 |
3.89 |
1.43 |
0.202 |
0.040 |
0.026 |
0.030 |
0.007 |
0.003 |
0.015 |
|
成品 |
3.71 |
2.51 |
0.196 |
0.036 |
0.013 |
0.027 |
0.005 |
0.002 |
0.591 |
|
成品 |
3.57 |
2.59 |
0.200 |
0.034 |
0.013 |
0.015 |
0.003 |
0.001 |
0.581 |
|
成品 |
3.63 |
2.63 |
0.161 |
0.038 |
0.012 |
0.011 |
0.003 |
|
0.572 |
|
成品 |
3.60 |
2.50 |
0.192 |
0.035 |
0.012 |
0.027 |
0.007 |
0.001 |
0.53 |
|
Al |
Ti |
V |
Mg |
Sb |
Sn |
Pb |
Zn |
Ce |
La |
|
0.004 |
0.027 |
0.009 |
|
0.002 |
0.004 |
0.002 |
0.058 |
0.004 |
|
|
0.021 |
0.027 |
0.009 |
0.041 |
0.007 |
0.005 |
0.002 |
0.043 |
0.020 |
0.002 |
|
0.027 |
0.022 |
0.007 |
0.047 |
0.005 |
0.003 |
0.034 |
0.012 |
0.018 |
0.002 |
|
0.021 |
0.030 |
0.009 |
0.052 |
0.007 |
0.002 |
0.002 |
0.011 |
0.021 |
0.002 |
|
0.021 |
0.025 |
0.008 |
0.047 |
0.009 |
0.004 |
0.002 |
0.002 |
0.021 |
0.001 |
隨型冷卻Y型試塊力學性能及金相組織檢驗結果
|
取樣部位 |
球化等級 |
石墨大小 |
珠光體 |
抗拉強度—延伸率 |
|
隨型冷卻試塊1 |
3 |
6 |
65 |
790-8 |
|
隨型冷卻試塊2 |
3 |
6 |
75 |
827-10 |
|
隨型冷卻試塊3 |
3 |
6 |
75 |
838-12 |
|
隨型冷卻試塊4 |
3 |
6 |
75 |
835-10 |
|
隨型冷卻試塊5 |
3 |
6 |
55 |
796-10 |
對應本體部位力學性能及金相組織檢驗結果
|
取樣部位 |
球化等級 |
石墨大小 |
珠光體 |
抗拉強度—延伸率 |
硬度 |
|
取樣1 |
3 |
6 |
65 |
686-9 |
217 |
|
取樣2 |
3 |
6 |
55 |
624-8 |
212 |
|
取樣3 |
3 |
6 |
65 |
636-8 |
207 |
|
取樣4 |
3 |
6 |
45 |
686-10 |
201 |
|
取樣5 |
3 |
6 |
55 |
585-14 |
197 |
|
取樣6 |
3 |
6 |
55 |
655-10 |
217 |
|
取樣7 |
3 |
6 |
45 |
636-8 |
207 |
|
取樣8 |
3 |
6 |
65 |
650-10 |
223 |
|
取樣1 |
3 |
6 |
45 |
624-8 |
223 |
|
取樣2 |
3 |
6 |
45 |
636-8 |
207 |
|
取樣3 |
3 |
6 |
55 |
624-8 |
217 |
|
取樣4 |
3 |
6 |
55 |
615-9 |
223 |
|
取樣5 |
3 |
6 |
45 |
561-10 |
192 |
|
取樣6 |
3 |
6 |
55 |
612-7 |
207 |
|
取樣7 |
3 |
6 |
55 |
649-8 |
217 |
|
取樣8 |
3 |
6 |
65 |
637-10 |
229 |
金相圖片（選取）

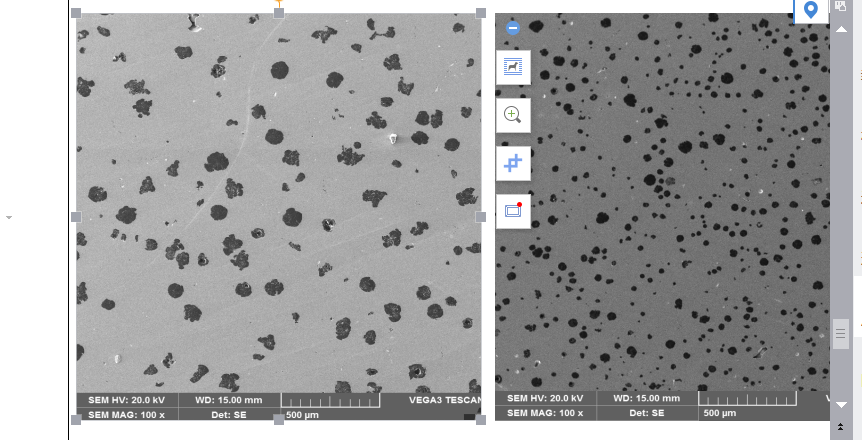

圖1未經過預處理后的金相組織 圖2預處理后的金相組織
經過SiC預處理后使用陜西遠大YD722BS球化劑的金相組織，明顯石墨球數增多，石墨球圓整度增加，球化率也增加。
采用上述工藝生產的鑄造橋殼，各項性能仍滿足技術要求,臺架試驗中后橋雙雙通過11.5噸定額載荷100萬次的技術要求。
7結論
7.1 含Sb球化劑，輔以SiC預處理，可以有效增加石墨球數，改善石墨圓整度，提高球化率；
7.2廢鋼增碳合成熔煉，輔以多次復合孕育處理是獲得鑄態QT600-7成分、金相及性能的保證；
7.3 充分利用Cu在共晶轉變時，促進石墨化，在共析轉變時，促進珠光體的形成，且對基體起固溶強化作用，在低錳的條件下保證強度的同時保證一定的延伸率。
參考文獻：
【1】 陳子華.預處理技術在球墨鑄鐵上的應用[J].現代鑄鐵，2008（01）：54-59
【2】五德海，錢立，胡家驄.灰鐵球墨鑄鐵及其熔煉[M].北京：中國水利水電出版社，2006
【3】 高廣闊，石力軍，常世儉等，高強度鑄態球墨鑄鐵整體橋殼材質及工藝的研究開發.《第12屆全國鑄造年會暨2011中國鑄造活動論文集》2011.10
【4】 林鈺杰，吳寶成.鑄態QT600-10的生產工藝【J】.現代鑄鐵，2014，（04）：32-34
