石川（蘇州）制鐵有限公司 劉亞松

                            陜西法士特集團汽車傳動有限責任公司 姜建柱

                            西安遠大鑄造材料技術有限公司

                            陜西遠大新材料技術有限公司 解戈奇

     摘要：本文以KT-5球化劑在生產中具體的質量控制數(shù)據(jù)為例，通過與某著名外資企業(yè)生產的Mg5RE2Ca2球化劑使用結果進行對比，配合遠大公司復合孕育劑的應用，突出說明新型KT系列球化劑具有：用量小、球化衰減慢、石墨球圓整、球化率高、石墨球細小、數(shù)量多等優(yōu)點。

      Abstract: A work field experimental comparison between KT-5 nodularizer produced by Yuanda Company and a Mg5RE2Ca2 nodularizer produced by well-known foreign investment enterprise shows that in conjunction with the compound inloculant also produced by Yuanda Company, KT-5 has a good performance in consumption, nodularization degeneration, graphite morphology, size and quantity etc.

      關鍵詞：KT-5球化劑 球化率 對比試驗 優(yōu)點 Key Word: KT-5 nodularizer, Nodulatity,experimental comparison, merits

    球墨鑄鐵的發(fā)明使鑄鐵材料的性能發(fā)生了質的飛躍，因其良好的機械性能以及鑄造性能，球墨鑄鐵被廣泛地應用在國民生產的各個領域。球化處理過程是球墨鑄鐵件生產的關鍵環(huán)節(jié)，而球化劑的質量控制更是質量控制的核心，因此，研究和應用優(yōu)質的球化劑對生產合格的球墨鑄鐵件具有十分重要的意義。

1.試制條件

1.1設備：

      6T中頻感應電爐 / 4T中頻感應電爐， 1.5T球化處理包 澆注機

1.2熔煉工藝：

      出鐵水量：1350±20kg 出鐵水溫度：1480-1510℃ 球化劑加入量：0.95-1.15%

      澆注溫度：1360-1410℃ 球化衰退：16分鐘以內 共2次，隨流孕育處理

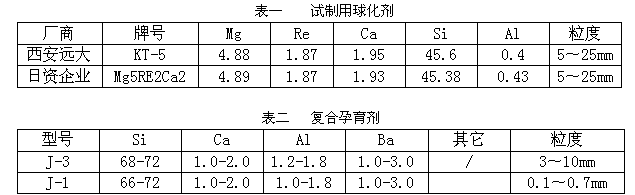

1.3 試制材料

    注：J-3孕育劑爐前出鐵時隨鐵水流沖入包內，用量0.4-0.5%；：J-3孕育劑使用澆注機隨流加入，用量0.10-0.15% 。

2.試制過程

2.1試制內容要點

2.1.1 采用相同的熔煉工藝，使用不同生產廠家的球化劑進行球化處理，通過在線檢測，測定每包鐵水的球化率并對比；

2.1.2 在每包鐵水的澆注過程中，分時間段取TP試樣，通過檢測殘余Mg%分析不同球化劑的球化衰退速度；TP取樣的方法編號如下：

           球化反應后球化包內取樣，編號Ⅰ 澆注開始第一箱取樣，編號Ⅱ

           澆注4分后取樣，編號Ⅲ          澆注8分后取樣，編號Ⅳ

           澆注12分后取樣，編號Ⅴ         澆注后16分鐘取樣，編號Ⅵ

2.1.3 每包澆注鑄件相同部位本體取樣，進行金相分析，對比石墨球大??；

2.2試制結果

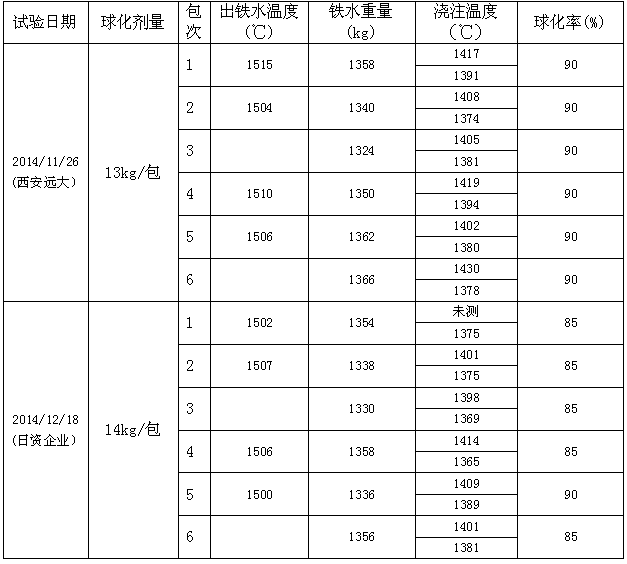

2.2.1 在線球化合格率檢測結果

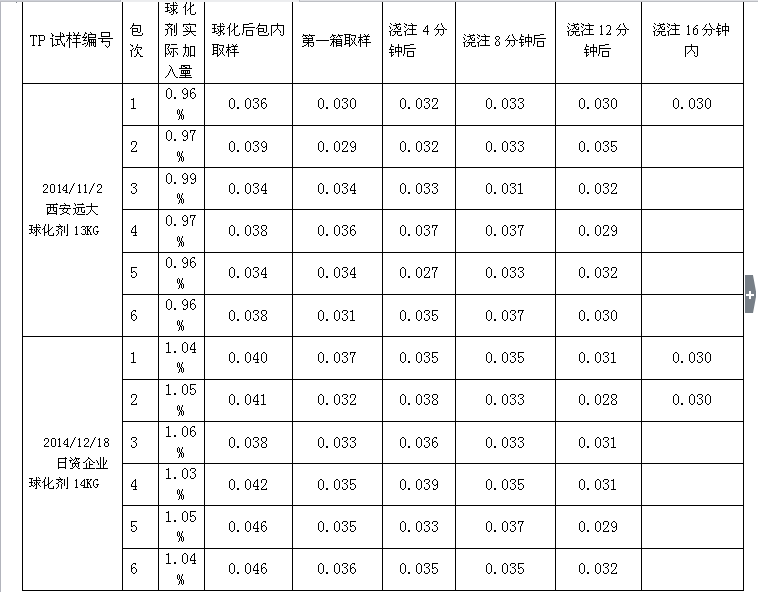

 2.2.2 殘余鎂衰退試制對比

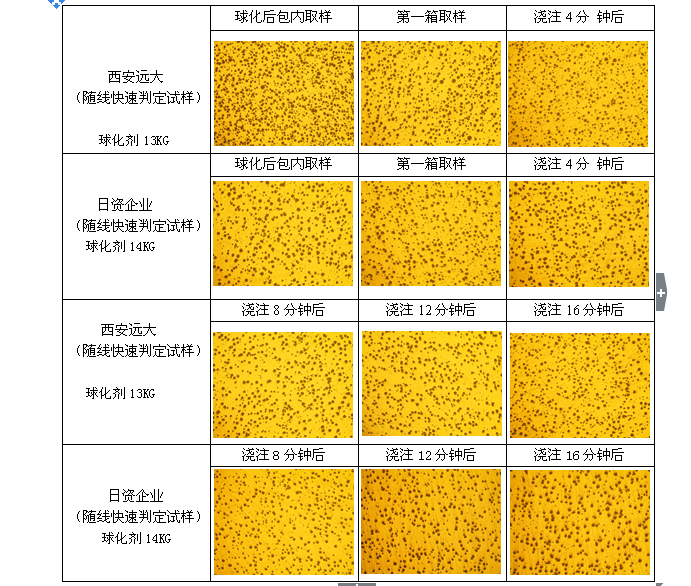

2.2.3澆注后不同時段因鎂衰退金相組織對比

   結論：

1.西安遠大球化劑鎂的吸收率明顯好于日資球化劑，在每包球化劑加入量少一公斤情況下，球化率普遍高于對方5%。

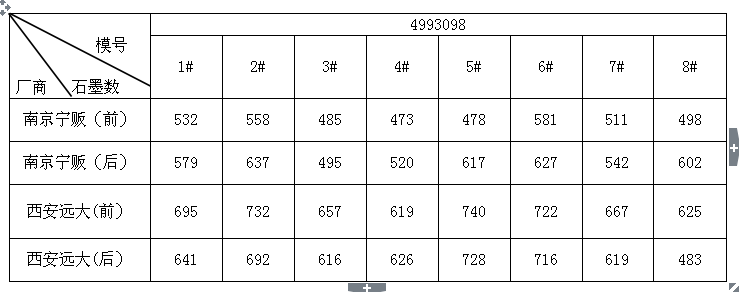

2.單從隨線快速判定試樣的金相上來看西安遠大的球化劑的石墨個數(shù)比南京寧販球化劑的石墨個數(shù)明顯多

3.球化處理結束，8分鐘前殘余鎂與第一箱鑄件對比，基本無衰減，8-12分鐘后開始衰減，西安遠大球化劑衰減時間推后，部分爐次12分鐘后才鎂開始出現(xiàn)衰減。

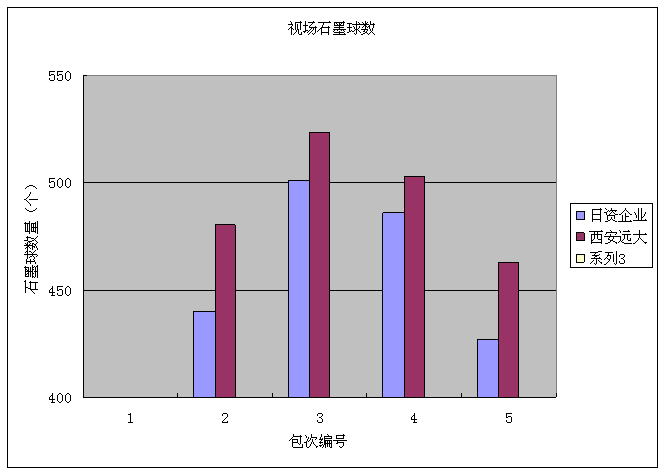

2.2.4鑄件本體相同部位取樣，通過金相檢驗，測定視場內石墨球數(shù)對比

     以上數(shù)據(jù)顯示： 使用KT-5球化劑球化處理，石墨球數(shù)明顯增加，石墨球細小圓整。

3.結論

     3.1 使用新型KT-5球化劑進行球化處理，加入量少，石墨球圓，球化率高，球化率能夠穩(wěn)定在90%以上；

     3.2使用新型KT-5球化劑進行球化處理，球化衰退速度慢；在殘余鎂含量0.03%左右時，球化良好，部分包次的開始球化衰退時間由8分鐘延遲到12分鐘。

     3.3使用新型KT-5球化劑進行球化處理，獲得的鑄件石墨球徑更小，數(shù)量更多，與常規(guī)球化劑相對比，石墨球數(shù)增加10%以上。

參考文獻：

【1】童軍、章舟、連諱編著《鑄鐵感應電爐熔煉劑應用實例》

【2】曲衛(wèi)濤 主編《鑄造工藝學》 西北工業(yè)大學出版社

【3】陳永成 鑄態(tài)球墨鑄鐵生產技術 鑄造工程師2011（8）

【4】黎占峰 李喜紅 用廢鋼生產球墨鑄鐵新技術的工藝研究 中國鑄造裝備與技術2014（3）
