汽車(chē)制動(dòng)鼓是汽車(chē)的重要保安件，也是汽車(chē)日常檢修中首要檢查部件，制動(dòng)鼓失效主要有四種形式：開(kāi)裂、龜裂、掉底、非正常磨損。
     鑄件失效主要從兩個(gè)方面考慮，一是鑄件的材料成分和自身的強(qiáng)度，另一個(gè)是在一定工況條件下，材料組織的改變而引起的機(jī)械性能的改變。一般來(lái)說(shuō)，鑄件的機(jī)械性能主要取決于化學(xué)成分，又受外部環(huán)境：如外力，溫度、冷卻強(qiáng)度等的影響。

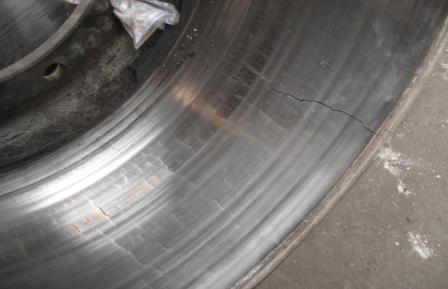

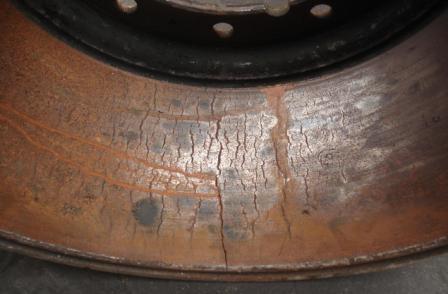

     制動(dòng)鼓在工作時(shí)主要受兩個(gè)方向的力，一個(gè)是來(lái)自蹄鐵的徑向壓力，一個(gè)是因旋轉(zhuǎn)和蹄鐵離合片產(chǎn)生的切向力；制動(dòng)鼓和離合片摩擦產(chǎn)生大量的熱，導(dǎo)致制動(dòng)鼓溫度升高，接觸面因受摩擦產(chǎn)生的熱使該處組織發(fā)生相變，產(chǎn)生相變應(yīng)力，降低了該處的抗熱疲勞能力；同時(shí)，由于受熱的不均勻，溫度高的部位發(fā)生了相變，溫度低的部位沒(méi)有變化，而有的部位甚至尚未受到熱的影響；相變產(chǎn)生應(yīng)力，受熱的不均勻也會(huì)產(chǎn)生應(yīng)力，這些殘余應(yīng)力的存在，使得力學(xué)性能不均勻，在頻繁的制動(dòng)載荷作用下，產(chǎn)生有一定規(guī)則的裂紋（見(jiàn)圖一、二），制動(dòng)時(shí)切向力作用在制動(dòng)面上，對(duì)基體有撕裂的作用，對(duì)基體造成內(nèi)應(yīng)力，降低了材料的熱疲勞強(qiáng)度，便產(chǎn)生連續(xù)或不連續(xù)的裂紋，嚴(yán)重的造成斷裂。

                                       圖片 一

                                  圖片 二

     另一方面，卡車(chē)下長(zhǎng)坡時(shí)制動(dòng)鼓長(zhǎng)時(shí)間制動(dòng)時(shí)工作產(chǎn)生的溫度最高可達(dá)750°C--850°C，這個(gè)溫度足以造成組織相變，主要發(fā)生的相變有：1. 在800℃附近共晶碳化物分解為石墨和鐵素體；2. 珠光體和鐵素體在800℃以上轉(zhuǎn)變?yōu)閵W氏體；3. 奧氏體在向制動(dòng)鼓澆水快速冷卻時(shí)轉(zhuǎn)變?yōu)轳R氏體。
     關(guān)于制動(dòng)鼓開(kāi)裂的問(wèn)題，一是在制動(dòng)狀態(tài)下，因材料自身強(qiáng)度差而受力破裂；二是制動(dòng)鼓在熱應(yīng)力和相變應(yīng)力的相互作用下，再由于組織相變局部強(qiáng)度的降低，在制動(dòng)外力頻繁作用下，最終造成制動(dòng)鼓龜裂或直接破裂。
解決制動(dòng)鼓開(kāi)裂、龜裂、掉底、非正常磨損等失效原因，除保證穩(wěn)定的化學(xué)成分及干凈的鐵水質(zhì)量外，主要從以下三個(gè)方面著手：
     一，通過(guò)良好的孕育，細(xì)化鑄鐵組織，改善鑄件斷面均勻性，提高鑄件綜合機(jī)械性能。
通過(guò)爐前出爐和澆注兩次孕育，給鐵水提供充足的石墨核心，控制白口和增加石墨數(shù)量，使片狀石墨更細(xì)小，分布更均勻。
如果鐵水在澆注前保溫了很長(zhǎng)時(shí)間，孕育有可能衰退，因而建議盡可能晚的加入孕育劑。由于PS孕育機(jī)在保溫期間仍能在較長(zhǎng)時(shí)間內(nèi)維持大量核心質(zhì)點(diǎn)，因此它也適合大型包內(nèi)孕育和處理時(shí)間較長(zhǎng)的鐵水。
     二，實(shí)踐證明，PS孕育劑可以消除鑄件特殊部位的殘余鐵素體，且對(duì)于在高溫下使用的鑄件，能良好的保證珠光體組織的穩(wěn)定性，使其在高溫700-800度左右的高溫下，很難分解，阻止粒狀?yuàn)W氏體的析出及過(guò)冷組織馬氏體的產(chǎn)生。從而保證了制動(dòng)鼓機(jī)械強(qiáng)度的穩(wěn)定性。
     三，通過(guò)PS孕育劑，使鑄鐵組織中的片狀石墨發(fā)生微小變異，石墨片尖端鈍化，降低其對(duì)金屬基體的割裂作用，同時(shí)該孕育劑使珠光體彌散度增加，以細(xì)片狀均勻分布，提高了制動(dòng)鼓的綜合機(jī)械性能。
    四，孕育劑PS-1(T)成分標(biāo)準(zhǔn)：
Si65.0-70.0%,Ca0.5-1.5%,Al0.5-1.5%,Ba1.0-3.0%,RS適量，F(xiàn)e余量
    五，使用指南：
保證穩(wěn)定的化學(xué)成分及干凈的鐵水質(zhì)量前提下，對(duì)鐵水進(jìn)行兩次或多次孕育處理。
    1，爐前孕育(一次孕育）：
    孕育劑PS-1粒度推薦：鐵水包《500公斤      1.0-3.0MM
                    鐵水包500-1000公斤    3.0-10.0MM
                    鐵水包》1000公斤      10.0-18.0MM
    孕育劑加入量0.3-0.5%
    使用方法：爐前出鐵時(shí)隨鐵水流沖入包內(nèi)，攪拌后扒渣。
    2，瞬時(shí)孕育(二次孕育）：
    孕育劑PS-1T粒度推薦：0.1-0.7MM
    孕育劑加入量0.1-0.15%
    使用方法：A)大包倒小包時(shí)，孕育劑定量加入小包內(nèi)，大包鐵水沖入攪拌后扒渣澆注。
         B）大包直接澆注時(shí)，人工均勻的將孕育劑隨鐵流進(jìn)入型腔。（注意，孕育劑進(jìn)入型腔時(shí)間一定要比鐵水流滯后3秒鐘左右，防止涼鐵水融化孕育劑困難，造成夾渣及硬質(zhì)點(diǎn)等鑄造缺陷）
    六，直接經(jīng)濟(jì)效益
PS孕育劑不僅大大提高了制動(dòng)鼓的使用壽命，因該孕育劑還能增加和細(xì)化珠光體，因此可以適當(dāng)減少或代替鑄件中銅，鉬等貴重金屬，提高經(jīng)濟(jì)效益。

西安遠(yuǎn)大鑄造材料技術(shù)有限公司
